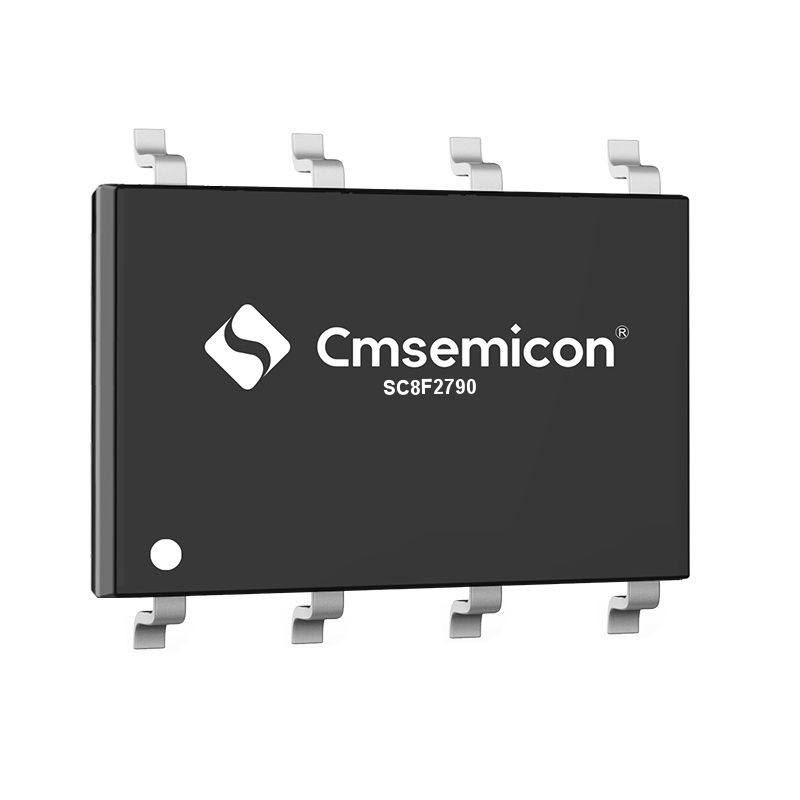

SC8F2790

中微AD型增强闪存8位CMOS 芯片

数据手册 >

SC8F2790是中微FLASH芯片，Flash 4Kx14Bit、RAM256B，内置RC振荡8MHz/16MHz,工作电压2.5V-5.5V，GPIO最多6个，内置WDT、LVD、高精度12位ADC、运算放大器、提供5路PWM。

产品特性

> AD型芯片
> 工作电压频率：3.3V-5.5V @16MHz，2.5V-5.5V @8MHz
> 工作温度：-20℃ - 75℃
> 内置4K x 14Bit FLASH、256B通用RAM
> 支持内部振荡8MHz/16MHz
> 最多6个通用GPIO
> 2路定时中断，RB口电平变化中断
> 2个8位定时器
> 5路PWM
  - 支持2路互补PWM输出
  - 5路PWM独立占空比
  - 支持80mA大电流驱动
> 高精度12位ADC(可选内部参考源，内置高精度基准电压)
> 支持1路运算放大器
> 内置WDT功能
> 内置低压侦测电路
> 8级堆栈缓存
> 封装类型：SOP8

产品选型

	型号	封装形式	主频(MHz)	内核	工作温度（℃）	电压（V）	Memory Type	ROM	RAM	Data Flash	EEPROM	GPIO	DMA	Timer	LSE	WDT/WWDT	RTC	UART	I²C	SPI	CAN	LIN	PWM/EPWM	SAR-ADC				SAR-ADC-bit	SAR-ADC-ch	SAR-ADC-speed(Msps)	DAC		DAC-bit	OPA	COMP	PGA	LCD	LED	Touch	Encryption	Other Interface
																								SAR-ADC-unit	SAR-ADC-bit	SAR-ADC-ch	SAR-ADC-speed(Msps)	DAC-unit	DAC-bit
	SC8F2790	SOP8	16	RISC	-20~75	2.5 - 5.5	FLASH	4K×14	256B	/	/	6	/	2x8	Y	1	/	/	/	/	/	/	5	1	12	6	/	/	/	1	/	/	/	/	/	/	/

设计与开发

技术文档

名称	版本	描述	下载
SC8F2790用户手册	V1.3.1	介绍了SC8F2790芯片模块、芯片寄存器、时钟、存储、性能指标、封装信息等	下载 >
SC8F279X_DEMO_C	V1.0.1	SC8F279X系列参考例程	下载 >

名称

版本

描述

下载

SC8F2790用户手册

V1.3.1

介绍了SC8F2790芯片模块、芯片寄存器、时钟、存储、性能指标、封装信息等

下载 >

SC8F279X_DEMO_C

V1.0.1

SC8F279X系列参考例程

下载 >

加载更多

开发软件

产品	名称	描述	版本
	SCMCU Writer	SCMCU Writer烧录软件	V9.01.10

加载更多

开发工具

名称	描述	版本
CMS-WRITER8 LITE	CMS-WRITER8 LITE 通用脱机量产型烧录器	V9.02.09
CMS-ICE8	CMS8S_CMS8M_CMS80F_CMS80H系列在线仿真器	V1.10
CMS-ICE8 PRO	CMS/BAT等系列板载仿真工具	V1.04
