SC8F38xx

增强型触摸芯片，支持内部RC振荡8MHz/16MHz和外部高速晶振8MHz,工作电压1.8V-5.5V，GPIO最多可达14个

数据手册 >

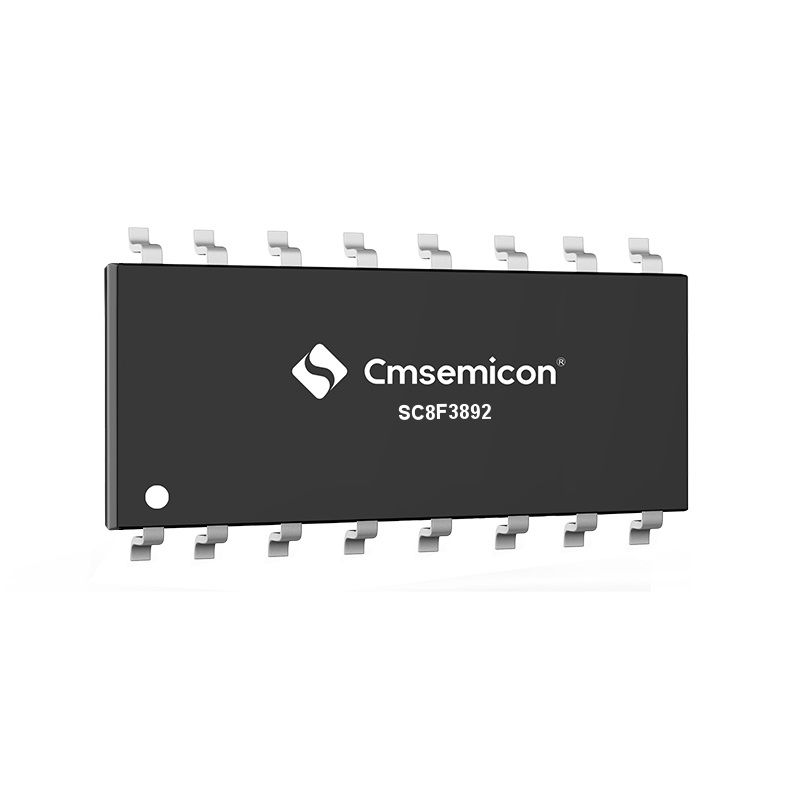

SC8F3892是中微半导体 MTP EMC 增强型触摸芯片，支持内部RC振荡8MHz/16MHz和外部高速晶振8MHz,工作电压1.8V-5.5V，GPIO最多可达14个，内置LVD模块和EEPROM模块，2路运算放大器，提供5通道PWM，可设置成两路带死区控制的互补型PWM输出和高精度的12位ADC，内置触摸检测模块。工业级标准设计，可工作在-20℃至75℃，提供SOP16封装。

产品特性

> MTP EMC增强型触摸芯片
> 工作电压频率：3.5V-5.5V @Fsys=16MHz，1.8V-5.5V @Fsys=8MHz
> 工作温度：-20℃ - 75℃
> 内置4K x 16Bit ROM、344B通用RAM
> 内置EEPROM 128Bytes
> 支持内部和外部振荡方式
> 最多14个通用GPIO
> 内置触摸功能模块
> 2路运算放大器，失调电压小于2mV
> 12位ADC，内置1.2V基准电压，参考电压可选2.0V/2.4V
> 1个16位定时器，2个8位定时器
> 5路带互补功能PWM，支持2路互补输出
> 内置WDT功能
> 内置低压检测功能（LVD）
> 封装类型：SOP16

产品选型

	型号	封装形式	主频(MHz)	内核	工作温度（℃）	电压（V）	Memory Type	ROM	RAM	Data Flash	EEPROM	GPIO	DMA	Timer	LSE	WDT/WWDT	RTC	UART	I²C	SPI	CAN	LIN	PWM/EPWM	SAR-ADC				SAR-ADC-bit	SAR-ADC-ch	SAR-ADC-speed(Msps)	DAC		DAC-bit	OPA	COMP	PGA	LCD	LED	Touch	Encryption	Other Interface
																								SAR-ADC-unit	SAR-ADC-bit	SAR-ADC-ch	SAR-ADC-speed(Msps)	DAC-unit	DAC-bit
	SC8F3892	SOP16	16	RISC	-20~75	1.8~5.5	MTP	8KB	344B	/	128	14	/	1x16,2x8	Y	/	/	/	/	/	/	/	5	1	12	13	/	/	/	2	/	/	/	/	5	/	/

设计与开发

技术文档

名称	版本	描述	下载
SC8F3892用户手册	V1.2.0	SC8F3892芯片各个模块和芯片性能的介绍	下载 >

加载更多

开发软件

产品	名称	描述	版本
	SCMCU Writer	SCMCU Writer烧录软件	V9.01.12
	SCMCU IDE	SCMCU IDE编译软件	V2.00.13

加载更多

开发工具

产品	名称	描述	版本
	CMS-WRITER8 LITE	CMS-WRITER8 LITE 通用脱机量产型烧录器	V9.02.09

加载更多
