产品概述

产品选型

  • 30-40V系列

    30-40V低压功率MOSEFET产品,能够满足不同的电路拓扑结构与终端使用需求

    CMS060S040DP3A1
    CMS060S040DP3B1
    CMS100S030DP3A1
    CMS095S030DP3B1
    CMS092S030DP3A1
    CMS090S030DP3A1
    CMS3080K1
    CMS080S030DP3A1
    CMS060S040DP3A
    CMS060S040DP3B
    CMS100S030DP3A
    CMS095S030DP3B
    CMS092S030DP3A
    CMS090S030DP3A
    CMS3080K
    CMS080S030DP3A

    中微半导体30-40V低压MOSFET主要针对电源领域、电池保护、电机驱动等应用开发。电源产品的应用中,往往要求MOSFET有更小的QgxRds(on),中微半导通过优化器件的通态内阻与开关特性,做到有效提升电源产品整体效率。而电池保护应用方面,在高度关注器件的内阻与热特性的同时,又保证了产品一致性与抗短路能力,能为电池保护板的安全性提供有效保障。针对电机驱动,在常规的通态与开关损耗之外,中微半导低压功率MOSFET对器件的异常短路、过压击穿等极限性测试表现优异,可有效提升系统可靠性。

    产品特性

    > 先进工艺制程:Trench & SGT结构,基于8寸&12寸晶圆制造平台

    > 完整的产品线:内阻范围0.75mΩ-40mΩ,多样的封装形式可选

    > 严格品质管理:从设计研发到生产检测,全流程品质数据稽核

    > 高可靠性封装:遵循RoHS规范,符合MSL 1等级潮敏器件要求

    > 易于开发使用:从器件替换到方案配套开发提供完整的技术服务


  • 产品选型

    型号 封装形式 VDS (V) ID(25℃) (A) RDSON@VGS=10V Typ.(mΩ) RDSON@VGS=4.5V Typ.(mΩ) RDSON@VGS=3.8V Typ.(mΩ) VGSth(V) Polarity VGS (±V)

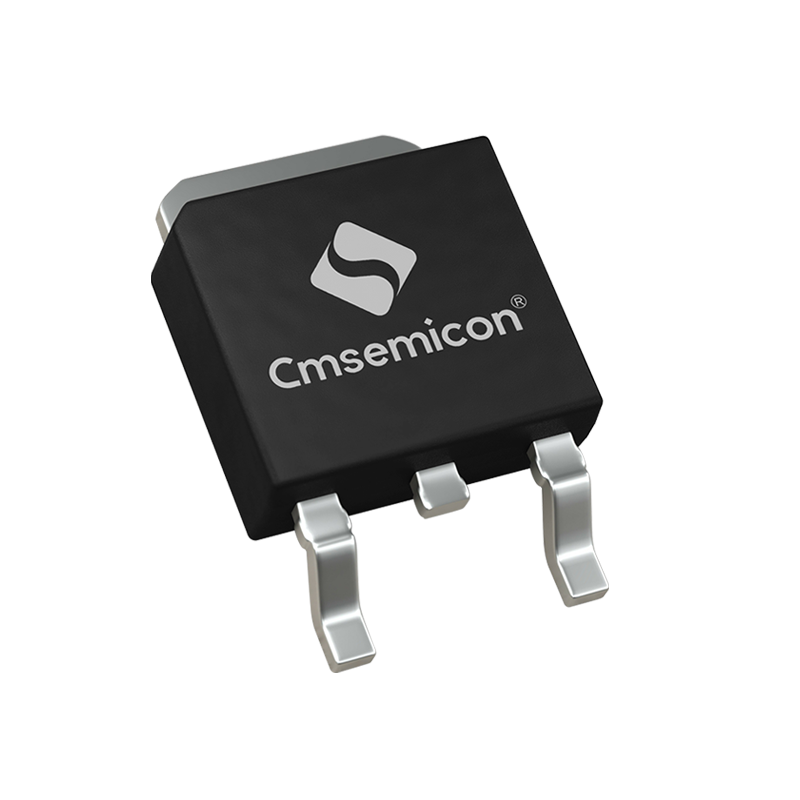

    CMS060S040DP3A TO-252 40 60 8.3 - - 1.1 N 12
    CMS060S040DP3B TO-252 40 60 8.3 - - 1.5 N 20
    CMS100S030DP3A TO-252 30 100 2.3 - - 1.5 N 20
    CMS095S030DP3B TO-252 30 95 3.1 - - 1.5 N 20
    CMS092S030DP3A TO-252 30 92 3.4 - - 1.5 N 20
    CMS090S030DP3A TO-252 30 90 3.6 - - 1.5 N 20
    CMS3080K TO-252 30 80 4.1 - - 1.5 N 20
    CMS080S030DP3A TO-252 30 80 4.2 - - 1.5 N 20
    CMS065S030DP3A TO-252 30 65 4.4 - - 1.1 N 12
    CMS065S030DP3B TO-252 30 65 4.8 - - 1.5 N 20
    CMS062S030DP3A TO-252 30 62 8.1 - - 1.5 N 20
    CMS025S030DP3A TO-252 30 25 13.1 - - 1.5 N 20
    CMS200S030P56A PDFN5*6 30 200 0.75 - - 1.5 N 20
    CMS190S030P56A PDFN5*6 30 190 0.86 - - 1.5 N 20
    CMS170S030P56A PDFN5*6 30 170 1.2 - - 1.5 N 20
    CMS150S030P56A PDFN5*6 30 150 1.4 - - 1.5 N 20
    CMS145S030P56A PDFN5*6 30 145 1.5 - - 1.5 N 20
    CMS140S035P56B PDFN5*6 35 140 1.6 - - 1.5 N 20
    CMS100S030P56A PDFN5*6 30 100 2.3 - - 1.5 N 20
    CMS080S030P56A PDFN5*6 30 80 5 - - 1.5 N 20
    CMS060S030P56A PDFN5*6 30 60 8.6 - - 1.5 N 20
    CMS055S030P33A PDFN3*3 30 55 2.4 - - 1.5 N 20
    CMS047S030P33A PDFN3*3 30 47 3.3 - - 1.5 N 20
    CMS045S030P33A PDFN3*3 30 45 3.7 - - 1.5 N 20
    CMS040S030P33B PDFN3*3 30 40 6.5 - - 1.5 N 20
    CMS035S030P33A PDFN3*3 30 35 8.6 - - 1.5 N 20
    CMS3400A SOT23-3 30 5.8 20.5 - - 1.1 N 12
    CMS3404 SOT23-3 30 5.8 14.5 - - 1.5 N 20
    CMS3404S2L SOT23-3 30 6 23 - - 1.5 N 20
    CMS3400 SOT23 30 5.5 22 - - 1.1 N 12
    CMS3404S2 SOT23 30 5.3 23 - - 1.5 N 20
    CMS3400C SOT23 30 5.1 28 - - 1.1 N 12
    CMS090S040DP3A TO-252 40 90 3.7 - - 1.5 N 20
    CMS085S040DP3A TO-252 40 85 4.9 - - 1.5 N 20
    CMS080S040DP3A TO-252 40 80 5.4 - - 1.5 N 20
    CMS045S040DP3A TO-252 40 45 12.4 - - 1.5 N 20
    CMS015S040DP3A TO-252 40 15 22.5 - - 1.5 N 20
    CMS170S040P56A PDFN5*6 40 170 1.3 - - 1.5 N 20
    CMS150S040P56B PDFN5*6 40 150 1.8 - - 1.5 N 20
    CMS130S040P56B PDFN5*6 40 130 2.1 - - 1.5 N 20
    CMS110S040P56A PDFN5*6 40 110 2.4 - - 1.5 N 20
    CMS100S040P56A PDFN5*6 40 100 3.9 - - 1.5 N 20
    CMS070S040DP3A PDFN5*6 40 70 7.4 - - 1.5 N 20
    CMS055S040P56A PDFN5*6 40 55 13 - - 1.5 N 20
    CMS060S040P33A PDFN3*3 40 60 3.2 - - 1.5 N 20
    CMS040S040P33A PDFN3*3 40 40 3.8 - - 1.5 N 20
    CMS040S040P33B PDFN3*3 40 40 4.2 - - 1.5 N 20
    CMS040S040P33C PDFN3*3 40 40 4.9 - - 1.5 N 20
    CMS035S040P33A PDFN3*3 40 35 5.5 - - 1.5 N 20
    CMS030S040P33B PDFN3*3 40 30 8.1 - - 1.5 N 20
    CMS030S040P33C PDFN3*3 40 30 12.9 - - 1.5 N 20
    CMS006S040S33A SOT23-3 40 6 28 - - 0.75 N 12
    CMS006S040S33B SOT23-3 40 6 30 - - 1.5 N 20
    CMS5D8S040S23A SOT23 40 5.8 35 - - 1.5 N 20
    CMS005S040S23A SOT23 40 5 40 - - 1.5 N 20
    CMSM01N030XA PDFN5*6 30 170 1.3 - - 1.5 N 20
    CMS060S030P33A PDFN3*3 30 60 2 - - 1.5 N 20
