产品概述

中微半导提供AEC-Q100 认证的车规产品。BAT32A系列是中微半导在车规级32位MCU市场上的重大突破，工作温度-40℃~125℃，适用汽车复杂运行工况和恶劣环境。BAT32A系列具备宽工作温度范围、超低功耗、高抗干扰能力等优势，产品阵容强大，开发人员可依据汽车控制系统需求进行灵活选择。
在开发支持方面，中微半导基于BAT32A系列提供完善软硬件开发套件、应用文档、一站式解决方案和现场技术支持服务，并支持AUTOSAR标准平台导入，帮助设计人员实现研发创新，缩短系统开发周期，实现产品快速上市。

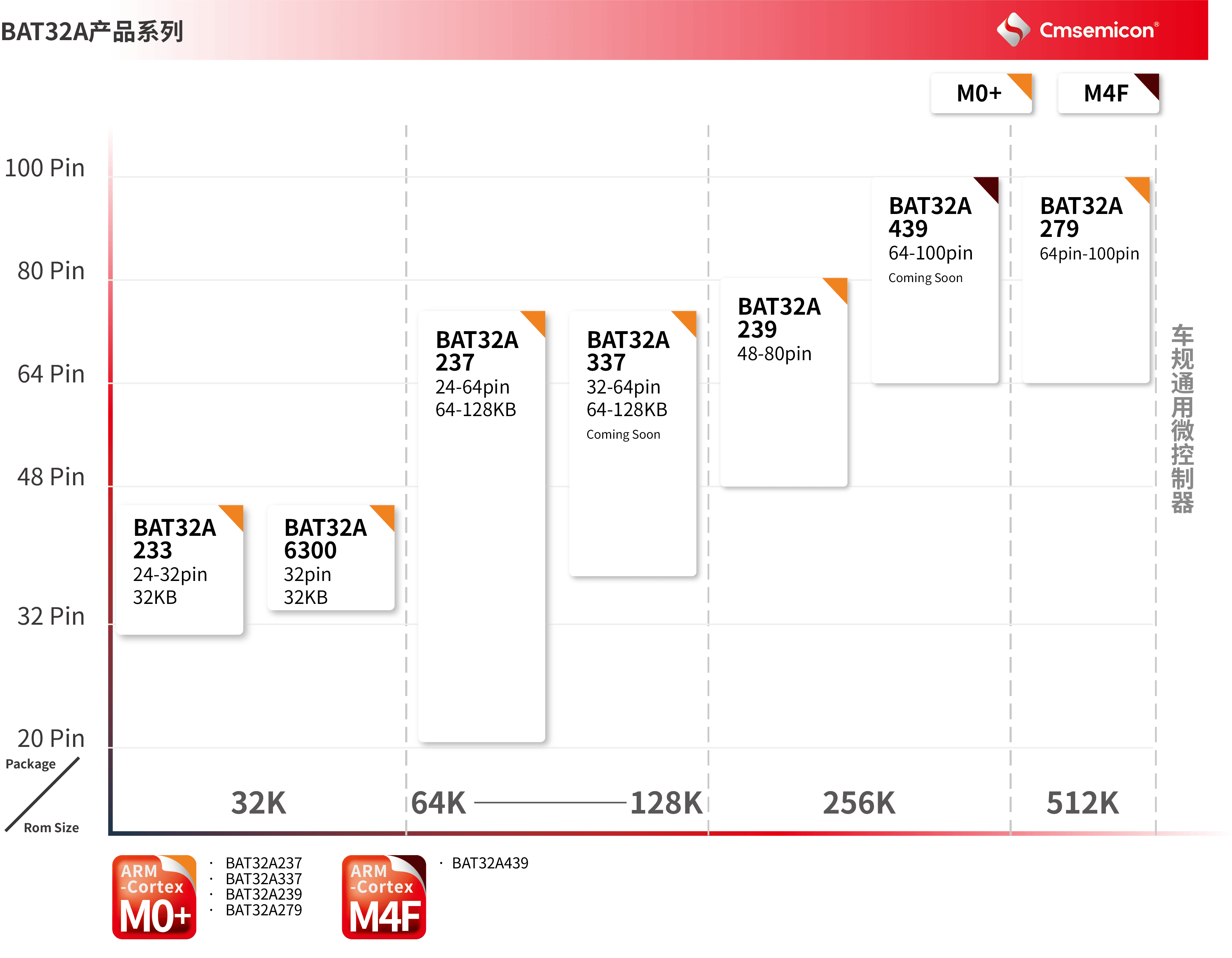

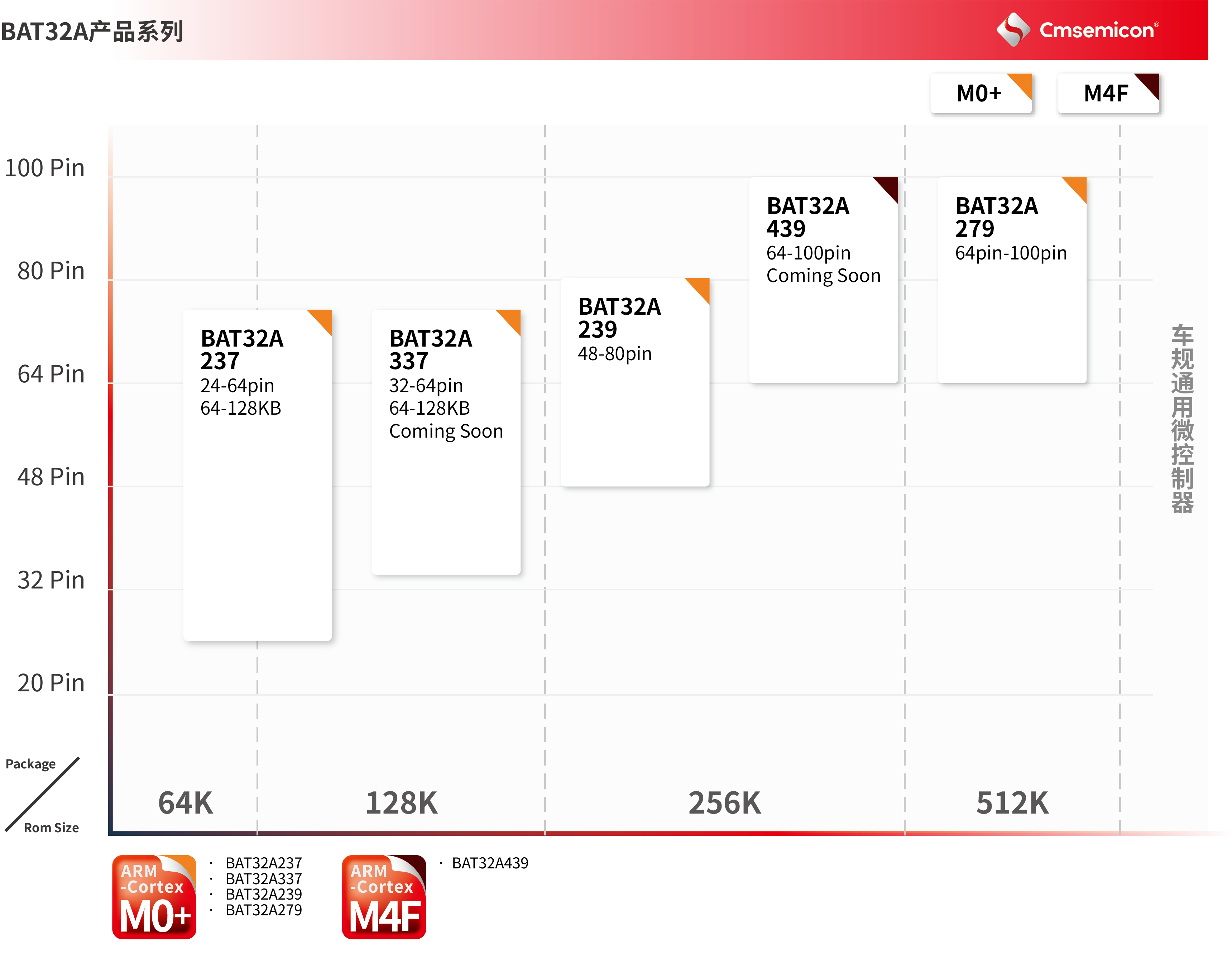

车规微控制器系列产品分类：

BAT32A233 BAT32A237 BAT32A239 BAT32A279 BAT32A6300 BAT32A337 BAT32A6700

产品选型

型号	封装形式	主频(MHz)	内核	工作温度（℃）	电压（V）	Memory Type	ROM	RAM	Data Flash	GPIO	DMA	Timer	LSE	WDT/WWDT	RTC	UART	I²C	SPI	CAN	LIN	PWM/EPWM	SAR-ADC				SAR-ADC-bit	SAR-ADC-ch	SAR-ADC-speed(Msps)	DAC		DAC-bit	COMP
																						SAR-ADC-unit	SAR-ADC-bit	SAR-ADC-ch	SAR-ADC-speed(Msps)	DAC-unit	DAC-bit				CO-MUL	CO-DIV
BAT32A237KE24NA	QFN24	48	M0+	-40 ~125	2.0V~5.5V	FLASH	64KB	12KB	1.5KB	21	35	9	Y	1	1	3	3+1	3	1	1	4	1	12	8	1.06M	1	8	2	1	/	Y	Y
BAT32A237KH32FP	LQFP32	48	M0+	-40 ~125	2.0V~5.5V	FLASH	128KB	12KB	1.5KB	29	35	9	Y	1	1	3	3+1	3	1	1	9	1	12	10	1.06M	2	8	2	1	/	Y	Y
BAT32A237KH40NB	QFN40	48	M0+	-40 ~125	2.0V~5.5V	FLASH	128KB	12KB	1.5KB	37	36	9	Y	1	1	3	4+1	4	1	1	9	1	12	12	1.06M	2	8	2	2	/	Y	Y
BAT32A237KH48FA	LQFP48	48	M0+	-40 ~125	2.0V~5.5V	FLASH	128KB	12KB	1.5KB	45	36	9	Y	1	1	3	5+1	5	1	1	9	1	12	15	1.06M	2	8	2	2	/	Y	Y
BAT32A237KH64FB	LQFP64	48	M0+	-40 ~125	2.0V~5.5V	FLASH	128KB	12KB	1.5KB	59	37	9	Y	1	1	3	6+1	6	1	1	9	1	12	16	1.06M	2	8	2	2	/	Y	Y
BAT32A239KK48FA	LQFP48	64	M0+	-40 ~125	2.0V~5.5V	FLASH	256KB	32KB	2.5KB	45	36	17	Y	1	1	3	5+2	5	1	1	16	1	12	15	1.42M	2	8	2	2	/	Y	Y
BAT32A239KK48NB	QFN48	64	M0+	-40 ~125	2.0V~5.5V	FLASH	256KB	32KB	2.5KB	45	36	17	Y	1	1	3	5+2	5	1	1	16	1	12	15	1.42M	2	8	2	2	/	Y	Y
BAT32A239KK64FB	LQFP64	64	M0+	-40 ~125	2.0V~5.5V	FLASH	256KB	32KB	2.5KB	59	37	17	Y	1	1	3	6+2	6	1	1	16	1	12	16	1.42M	2	8	2	2	/	Y	Y
BAT32A239KK80FA	LQFP80	64	M0+	-40 ~125	2.0V~5.5V	FLASH	256KB	32KB	2.5KB	75	37	17	Y	1	1	4	8+2	8	2	1	16	1	12	21	1.42M	2	8	2	2	/	Y	Y
BAT32A279KM64FB	LQFP64	64	M0+	-40 ~125	2.0V~5.5V	FLASH	512KB	64KB	20KB	75	37	17	Y	1	1	4	8+2	8+1	2	1	16	1	12	22	1.42M	2	8	2	2	/	Y	Y
BAT32A279KM80FA	LQFP80	64	M0+	-40 ~125	2.0V~5.5V	FLASH	512KB	64KB	20KB	75	38	17	Y	1	1	4	8+2	8+1	2	1	16	1	12	22	1.42M	2	8	2	2	/	/	/
BAT32A279KM100FA	LQFP100	64	M0+	-40 ~125	2.0V~5.5V	FLASH	512KB	64KB	20KB	93	39	17	Y	1	1	4	8+2	8+2	3	1	16	1	12	28	1.42M	2	8	2	2	Y	Y	Y
BAT32A233KC32FP	LQFP32	64	M0+	-40 ~125	2.0V~5.5V	FLASH	32KB	4KB	/	29	40	9	/	1	/	2	2+1	2+1	/	1(硬件LIN2.2)	10	1	12	10	1.42M	2	12	2	1	/	Y	Y
BAT32A233KC32NA	QFN32	64	M0+	-40 ~125	2.0V~5.5V	FLASH	32KB	4KB	/	29	40	9	/	1	/	2	2+1	2+1	/	1(硬件LIN2.2)	10	1	12	10	1.42M	2	12	2	1	/	Y	Y
BAT32A233KC24NA	QFN24	64	M0+	-40 ~125	2.0V~5.5V	FLASH	32KB	4KB	/	21	40	9	/	1	/	2	2+1	2+1	/	1(硬件LIN2.2)	7	1	12	8	1.42M	2	12	2	1	/	Y	Y
BAT32A6300KC32NA	QFN32	64	M0+	-40 ~125	输入电压 5.5V~28V MCU电压 5.0V	FLASH	32KB	4KB	/	26	40	9	/	1	/	2	2+1	2+1	/	1(硬件LIN2.2)	10	1	12	10	1.42M	2	12	2	1	/	Y	Y
BAT32A337SH32FP	LQFP32	48	M0+	-40 ~150	2.0V~5.5V	FLASH	128KB	16KB	1.5KB	29	35	9	Y	1	1	3	3+1	3	1	1	9	1	12	10	1.06M	2	8	2	1	/	Y	Y
BAT32A337SH40NB	QFN40	48	M0+	-40 ~150	2.0V~5.5V	FLASH	128KB	16KB	1.5KB	37	36	9	Y	1	1	3	3+1	4	1	1	9	1	12	12	1.06M	2	8	2	2	/	Y	Y
BAT32A337SH48FA	LQFP48	48	M0+	-40 ~150	2.0V~5.5V	FLASH	128KB	16KB	1.5KB	45	36	9	Y	1	1	3	3+1	5	1	1	9	1	12	15	1.06M	2	8	2	2	/	Y	Y
BAT32A337SH64FB	LQFP64	48	M0+	-40 ~150	2.0V~5.5V	FLASH	128KB	16KB	1.5KB	59	37	9	Y	1	1	3	3+1	6	1	1	9	1	12	16	1.06M	2	8	2	2	/	Y	Y
BAT32A6700KH48NB	QFN48	48	M0+	-40 ~125	5.5V~28V	FLASH	128KB	12KB	1.5KB	41	36	9	Y	1	1	3	3+1	3	1	1	9	1	12	15	1.06M	2	8	2	2	/	Y	Y

技术文档

数据手册(7)

名称	版本	描述	下载
BAT32A337数据手册	V0.5.2	BAT32A337芯片特性、性能指标、封装信息等	下载 >
BAT32A279数据手册	V1.0.8	BAT32A279芯片特性、性能指标、封装信息等	下载 >
BAT32A239数据手册	V1.0.9	BAT32A239芯片特性、性能指标、封装信息等	下载 >
BAT32A237数据手册	V1.0.7	BAT32A237芯片特性、性能指标、封装信息等	下载 >
BAT32A233数据手册	V1.0.0	BAT32A233芯片特性、性能指标、封装信息等	下载 >
BAT32A6300数据手册	V1.0.1	介绍了BAT32A6300芯片特性、性能指标、封装信息等	下载 >
BAT32A6700数据手册	V0.5.2	BAT32A6700芯片特性、性能指标、封装信息等	下载 >

加载更多

用户手册(6)

名称	版本	描述	下载
BAT32A337用户手册	V0.5.1	介绍BAT32A337系列芯片模块、芯片寄存器、时钟、存储等信息等	下载 >
BAT32A2x9用户手册	V1.0.5	介绍BAT32A2x9系列芯片模块、芯片寄存器、时钟、存储等信息	下载 >
BAT32A237用户手册	V1.0.4	介绍BAT32A237系列芯片模块、芯片寄存器、时钟、存储等信息	下载 >
BAT32A233用户手册	V1.0.0	介绍BAT32A233系列芯片模块、芯片寄存器、时钟、存储等信息	下载 >
BAT32A6300用户手册	V1.0.0	介绍BAT32A6300芯片模块、芯片寄存器、时钟、存储等信息	下载 >
BAT32A6700用户手册	V0.5.0	介绍BAT32A6700系列芯片模块、芯片寄存器、时钟、存储等信息等	下载 >

加载更多

参考例程(8)

名称	版本	描述	下载
Cmsemicon.BAT32A233.pack	V0.13.0	BAT32A233 MCU Keil器件支持安装包	下载 >
Cmsemicon.BAT32A237.pack	V1.0.8	BAT32A237 MCU Keil器件支持安装包	下载 >
Cmsemicon.BAT32A239.pack	V1.0.6	BAT32A239 MCU Keil器件支持安装包	下载 >
Cmsemicon.BAT32A279.pack	V1.0.5	BAT32A279 MCU Keil器件支持安装包	下载 >
Cmsemicon.BAT32A337.pack	V0.2.0	BAT32A337 MCU Keil器件支持安装包	下载 >
Cmsemicon.BAT32A6700.pack	V0.1.0	BAT32A6700 MCU Keil器件支持安装包	下载 >
中微半导体pack包安装使用说明	V1.00	Pack包安装使用说明	下载 >
Cmsemicon.BAT32A6300.0.15.0.pack	V0.15.0	BAT32A6300 MCU Keil器件支持安装包	下载 >

加载更多

应用文档(1)

名称	版本	描述	下载
中微BAT32A系列-应用注意事项	V1.0.0	中微BAT32A系列微控制器应用注意事项	下载 >

名称

版本

描述

下载

中微BAT32A系列-应用注意事项

V1.0.0

中微BAT32A系列微控制器应用注意事项

下载 >

加载更多

设计与开发

开发工具

名称	描述	版本
CMS-ICE8 OB	CMS/BAT等系列板载仿真工具	V1.15
CMS-WRITER8	CMS-WRITER8 专业版批量脱机烧录器	V1.02.21
CMS-ICE8 PRO	CMS/BAT等系列板载仿真工具	V1.15

加载更多

开发软件

名称	描述	版本
CMS Writer	CMS MCU Writer烧录软件	V9.02.15
Keil MDK IDE	Keil MDK IDE编译器	V5.32
CMS WriterPro	CMS MCU量产烧录软件专业版	V1.02.21

加载更多

评估套件

名称	描述	类别
BAT32A337-EVB	BAT32A337系列产品功能评估板,板上为LQFP64封装的BAT32A337芯片，可用于测试评估该系列芯片的各个功能和外设。	1.0
BAT32A237-EVB	BAT32A237系列产品功能评估板,板上为LQFP64 封装的BAT32A237芯片,可用于测试评估该系列芯片的各个功能和外设.	1.0
BAT32A239-EVB	BAT32A239系列产品功能评估板,板上为LQFP80 封装的BAT32A239芯片,可用于测试评估该系列芯片的各个功能和外设.	1.0
BAT32A279-EVB	BAT32A279系列产品功能评估板,板上为LQFP100 封装的BAT32A279芯片,可用于测试评估该系列芯片的各个功能和外设.	1.0
BAT32A233-EVB	BAT32A233系列产品功能评估板,板上为LQFP32 封装的BAT32A233芯片,可用于测试评估该系列芯片的各个功能和外设.	1.0
BAT32A6300-EVB	BAT32A6300系列产品功能评估板,板上为QFN32 封装的BAT32A6300芯片,可用于测试评估该系列芯片的各个功能和外设.	1.0
