变频冰箱压缩机驱动方案

方案概述

应用框图

开发与支持

  • 方案概述

    中微半导体基于高性能电机控制SoC - CMS32M5710L048开发出性价比极高的单电阻无感FOC变频冰箱压缩机驱动方案。中微半导体在触摸和主控芯片方面的储备同样丰富,可以形成冰箱系统整套解决方案。


    CMS32M5710L048冰箱压缩机驱动方案性能特点:

    > 主控芯片CMS32M5710L048采用Cortex M0 超低功耗内核,主频高达64MHz,内置2通道高性能运放,搭载增强型PWM, 轻松实现单电阻采样,降低BOM成本

    > 驱动部分采用主流的高压Gate drive IC + IGBT的分立模式

    > 驱动算法成熟,匹配过30余款冰箱压缩机,半天即可完成1款压缩机的所有匹配工作

    > 智能启动算法在面对各种负载条件,均可轻松应对,启动成功率100%

    > 完备的保护机制,快速而有效地保护电机系统,延长产品使用寿命

    > 可选择谐波注入,转矩补偿和零速启动等高级控制算法

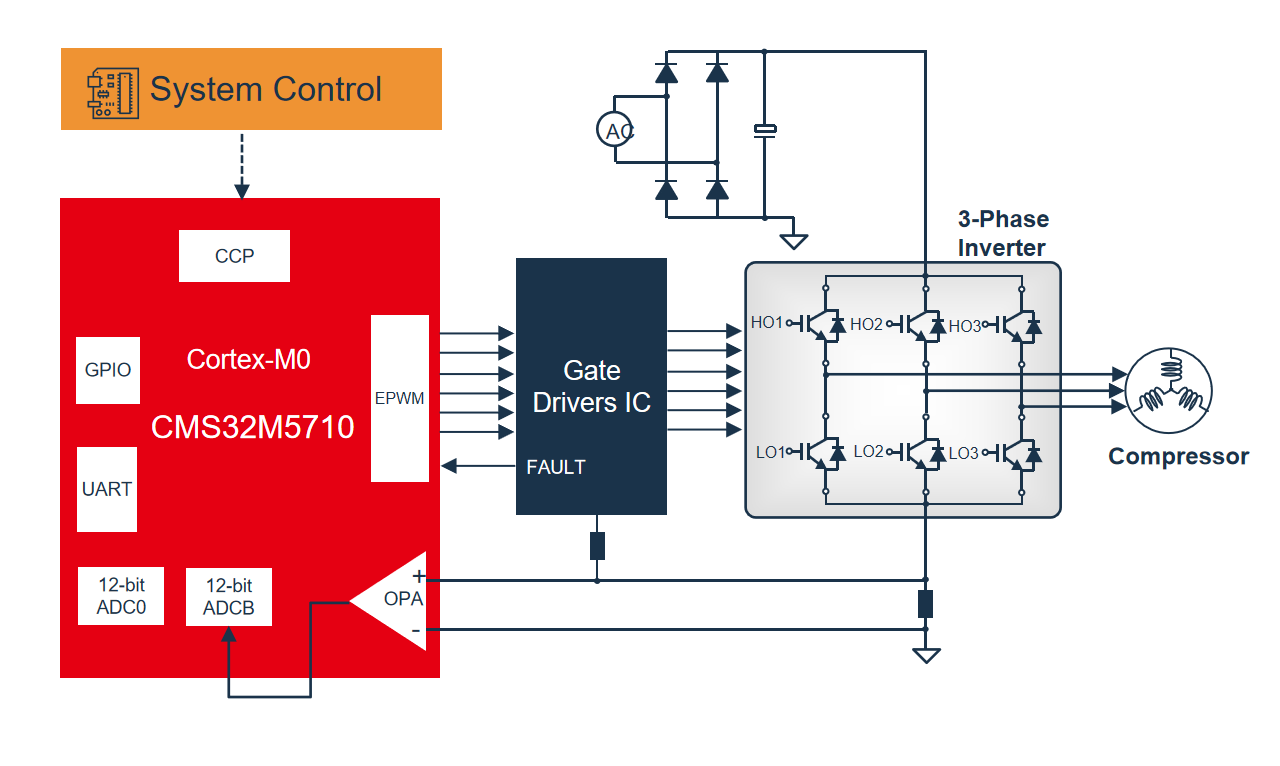

  • 应用框图

  • 开发与支持

    应用手册
    名称 版本 描述 下载
    CMS32M5710L048冰箱压缩机驱动评估板快速入门指南 1.00

    CMS32M5710L048冰箱压缩机驱动评估板快速入门指南

    下载 >
