3-4KW 数码变频发电机用逆变器方案

方案概述

应用框图

  • 方案概述

    数码变频发电机相比通用发电机机具有节能、低噪、高功率、低排放、输出稳定、电源品质高等优势,是传统通用机的升级产品。 数码变频发电机与传统发电机在技术组成上有本质的区别,变频发电机利用了电力电子变流技术将传统的内燃机发电机技术演变成一种电力电子功率变换电源技术,使得传统的通用发电机变得更小、更轻、电能质量更好、更便携、更静音。与变频发电机相比,由于通用传统发电机体积大、重量重、高噪音、高油耗等问题,已处于更新换代。


    3-4KW 数码变频发电机用逆变器方案性能特点:

    > 二/三电解电容,双滤波电感

    > 单电阻虚构电流

    > 采用工业级M0

    > 逆变器电压电流双环控制,可适应感性冲击负载(含空压机)

    > 柔性无线并联技术(空载并机成功率高)

    > 宽辅助电压输入,环氧树脂封胶

    > 输入电压:中频300-600HZ三相交流(高低压可选)

    > 额定功率:2.6kW /  3.5kW

    > 控制器拓扑:AC—DC—AC

    > 闭环控制方式:电压电流双环控制

    > 转速适应范围:3000-5000rpm

    > 节能静音要求,2-3倍瞬时过流能力,电流内环限流方式

    > 过温,母线过/欠压,过载,短路,过速(飞车), 步进电机相间短路

    > 电压稳态波动率:≤±3%

    > THD:≤±2%(阻性额定负载),频率波动:≤±0.2Hz

    > 具备UART,节能运行,保护切除,运行指示,过载故障指示功能

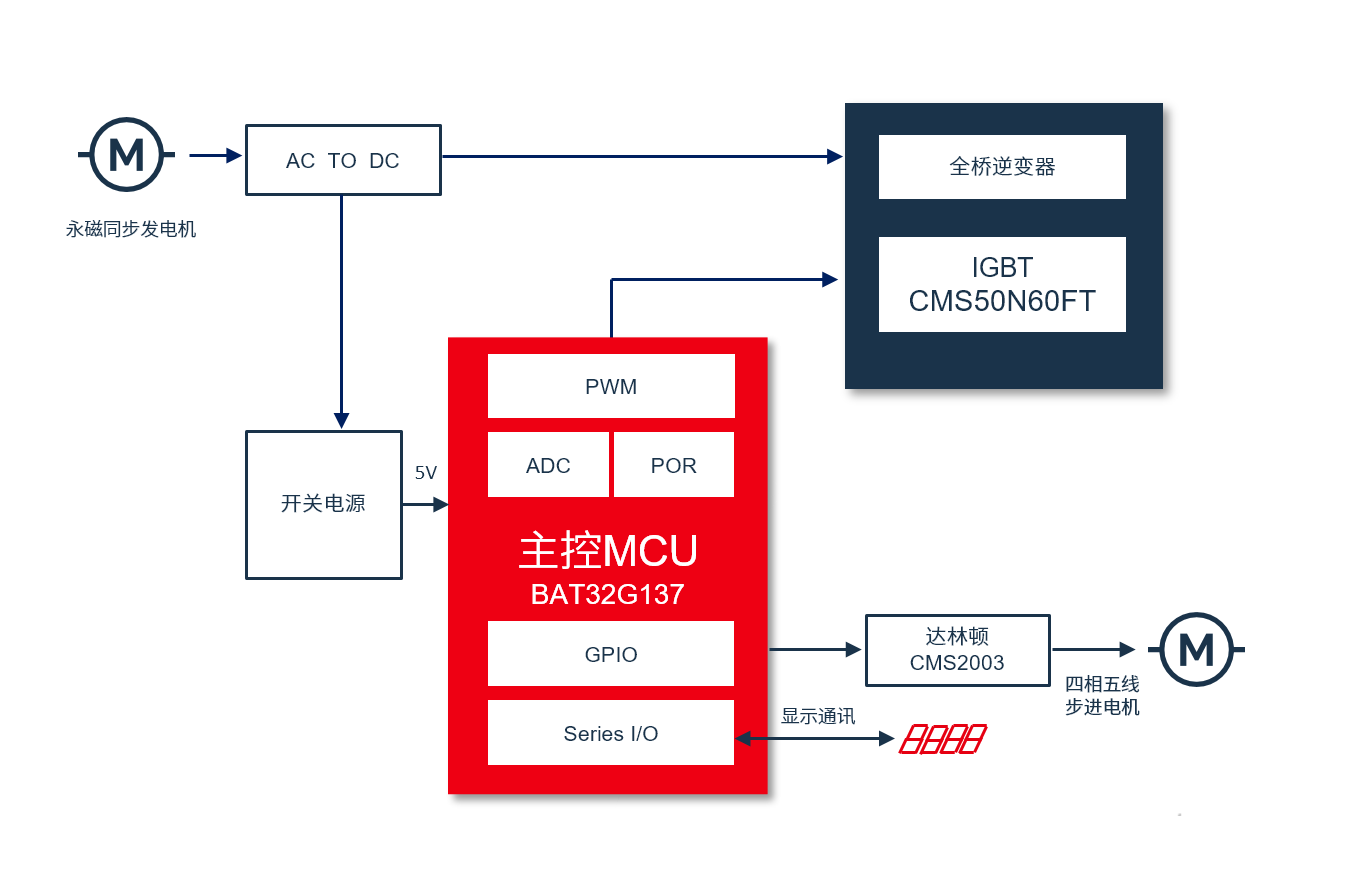

  • 应用框图
