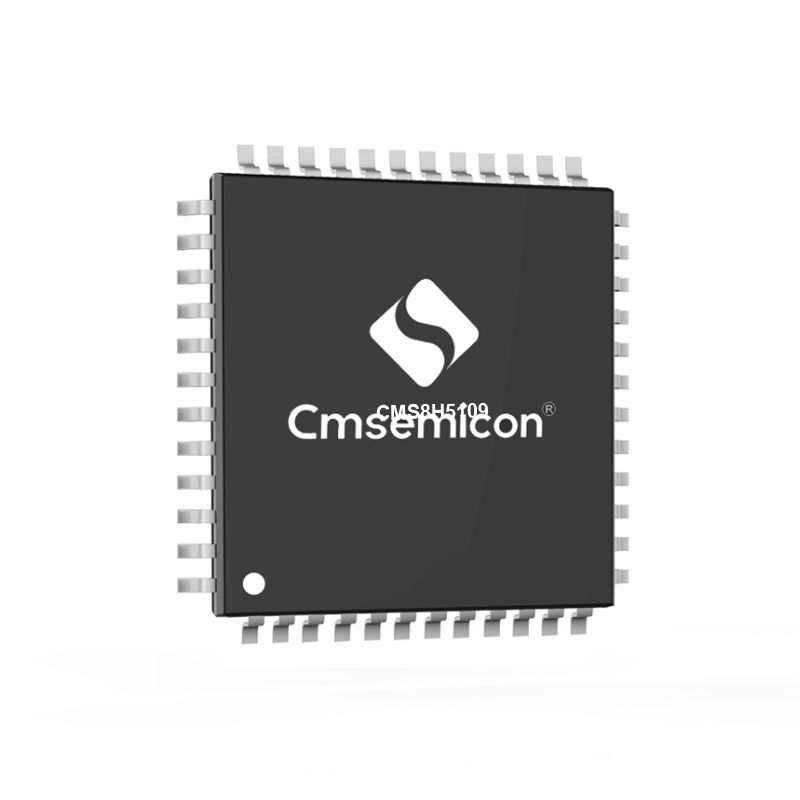

CMS8H5109是 8051 内核、兼容 MCS-51 的 1T 指令系统、通用 IO 型的 8 位芯片,内置高精度24位Σ-ΔADC,工作频率最高可达 48MHz,电压2.6V-4.4V,支持内部时钟, 支持数字功能映射至任意GPIO。
CMS8H5109是 8051 内核、兼容 MCS-51 的 1T 指令系统、通用 IO 型的 8 位芯片,内置高精度24位Σ-ΔADC,工作频率最高可达 48MHz,电压2.6V-4.4V,支持内部时钟, 支持数字功能映射至任意GPIO。
CMS8H5109系列MCU是中微半导体推出的基于8051内核的8位控制芯片。主频高达48MHz;工作电压2.6V至4.4V;提供64KB Flash Memory,4.25KB SRAM, 4KB Data Flash,16KB Boot Flash;最多可达12个GPIO;内置高精度12位 ADC;内置24位Σ-ΔADC,内部增益可选(1/2/4/8/16/32/64/128/256),有效精度可达20.6位(PGA=128、ODR=10Hz)、内置蜂鸣器驱动;5个16-bit通用定时器; 通信接口方面提供2路UART, 1路SPI, 1路I2C;可工作在-40℃至85℃; 提供SOP20封装。
> 8051内核
> 工作电压:2.6V-4.4V
> 工作温度:-40℃ - 85℃
> 64KB Flash ROM
> 256 Bytes 通用RAM
> 4KB XRAM
> 4KB DATA FLASH
> 16KB BOOT FLASH
> 5个16位通用定时器
> 6通道增强型PWM模块
> 蜂鸣器驱动
> 内置高精度12位ADC,参考电压可选(2.0V/2.4V/3.0V/VDD)
> 内置高精度 24位Σ-ΔADC,PGA=128、ODR=10Hz、SET_LDO=00 时,有效分辨率为 20.6 位
> 内置温度传感器
> 内置LDO,输出电压可选(2.4V/2.6V/3V/3.3V)
> 2个UART接口
> 1个I2C接口
> 1个SPI接口
> 12个通用GPIO
> 封装类型:SOP20
名称 | 版本 | 描述 | 下载 |
---|---|---|---|
CMS8H5109数据手册 | V1.01 | 介绍了CMS8H5109芯片特性、性能指标、封装信息等 |
下载 > |
CMS8H5109参考手册 | V1.00 | 介绍CMS8H5109芯片模块、芯片寄存器、时钟、存储等 |
下载 > |
