SC8F275X

中微AD型增强闪存8位CMOS 芯片

数据手册 >

SC8F275X是中微FLASH芯片，Flash 2Kx14Bit、RAM128B，内置RC振荡8MHz/16MHz,工作电压2.5V-5.5V，GPIO最多14个，内置WDT、LVD、高精度12位ADC、2路运算放大器，提供5路PWM。

产品特性

> 工作电压频率：3.3V-5.5V @16MHz，2.5V-5.5V @8MHz
> 工作温度：-20℃ - 75℃
> 内置2K x 14Bit FLASH、128B通用RAM
> 支持内部振荡8MHz/16MHz
> 最多14个通用GPIO
> 2路定时中断，RB口电平变化中断
> 2个8位定时器
> 5路PWM，支持2路互补PWM输出
- 可使能80mA大电流驱动
- 5路PWM独立占空比
> 支持2路运算放大器
> 高精度12位ADC(可选内部参考源，内置高精度基准电压)
> 内置WDT功能
> 内置低压侦测电路
> 8级堆栈缓存
> 封装类型：MSOP10、SOP8、SOP16

产品选型

型号	封装形式	主频(MHz)	内核	工作温度（℃）	电压（V）	Memory Type	ROM	RAM	Data Flash	EEPROM	GPIO	DMA	Timer	LSE	WDT/WWDT	RTC	UART	I²C	SPI	CAN	LIN	PWM/EPWM	SAR-ADC				SAR-ADC-bit	SAR-ADC-ch	SAR-ADC-speed(Msps)	DAC		DAC-bit	OPA	COMP	PGA	LCD
																							SAR-ADC-unit	SAR-ADC-bit	SAR-ADC-ch	SAR-ADC-speed(Msps)	DAC-unit	DAC-bit

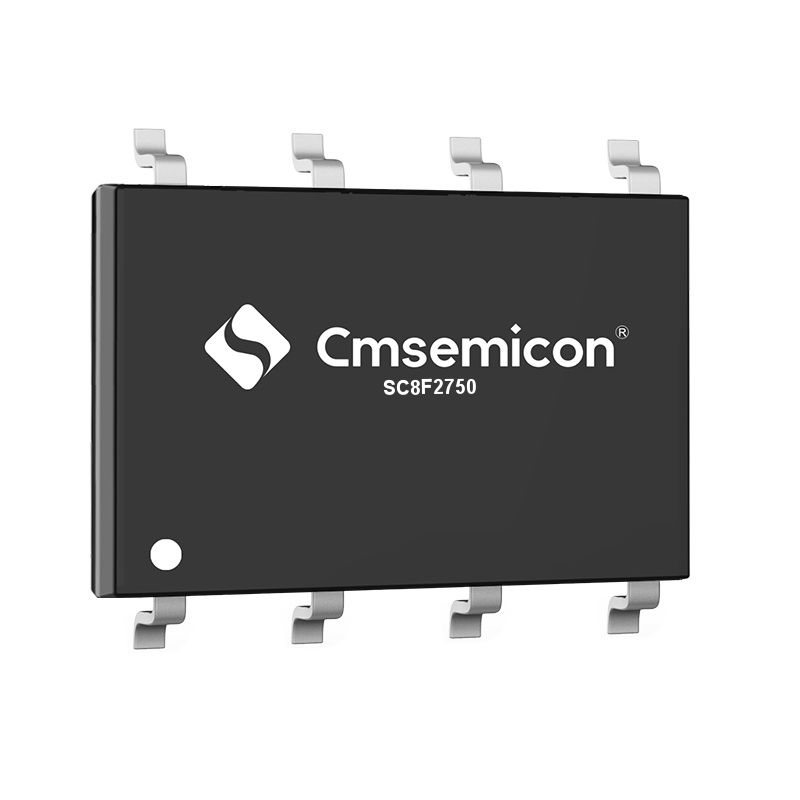

SC8F2750	SOP8	16	RISC	-20~75	2.5 - 5.5	FLASH	2K×14	128B	/	/	6	/	2x8	/	1	/	/	/	/	/	/	5	1	12	6	/	/	/	1	2	/	/	/	/	/	/

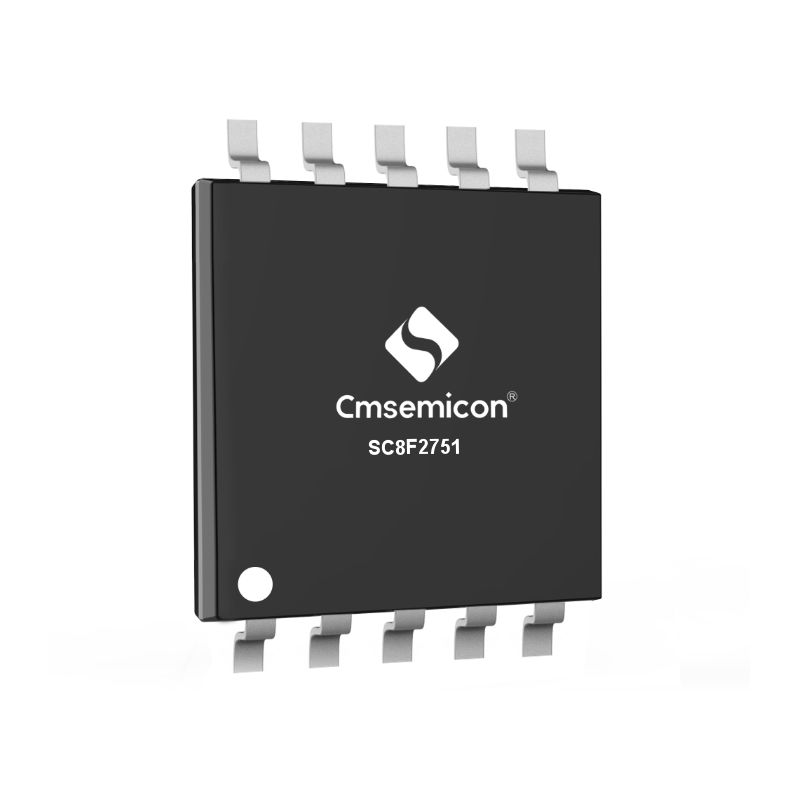

SC8F2751	MSOP10	16	RISC	-20~75	2.5 - 5.5	FLASH	2K×14	128B	/	/	8	/	2x8	/	1	/	/	/	/	/	/	5	1	12	8	/	/	/	1	-	/	/	/	/	/	/

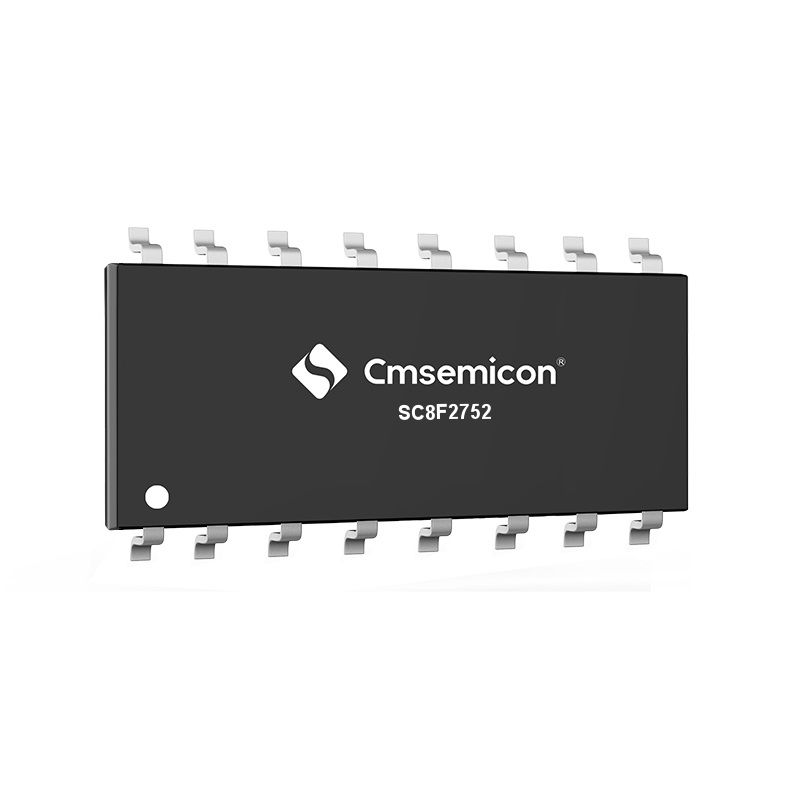

SC8F2752	SOP16	16	RISC	-20~75	2.5 - 5.5	FLASH	2K×14	128B	/	/	14	/	2x8	/	1	/	/	/	/	/	/	5	1	12	14	/	/	/	2	-	/	/	/	/	/	/

设计与开发

技术文档

名称	版本	描述	下载
SC8F275x用户手册	V1.6	介绍了SC8F275X芯片模块、芯片寄存器、时钟、存储、性能指标、封装信息等	下载 >

名称

版本

描述

下载

SC8F275x用户手册

V1.6

介绍了SC8F275X芯片模块、芯片寄存器、时钟、存储、性能指标、封装信息等

下载 >

加载更多

开发软件

产品	名称	描述	版本
	SCMCU Writer	SCMCU Writer烧录软件	V9.01.10

加载更多

开发工具

名称	描述	版本
CMS-WRITER8 LITE	CMS-WRITER8 LITE 通用脱机量产型烧录器	V9.02.09
CMS-ICE8	CMS8S_CMS8M_CMS80F_CMS80H系列在线仿真器	V1.10
CMS-ICE8 PRO	CMS/BAT等系列板载仿真工具	V1.04
