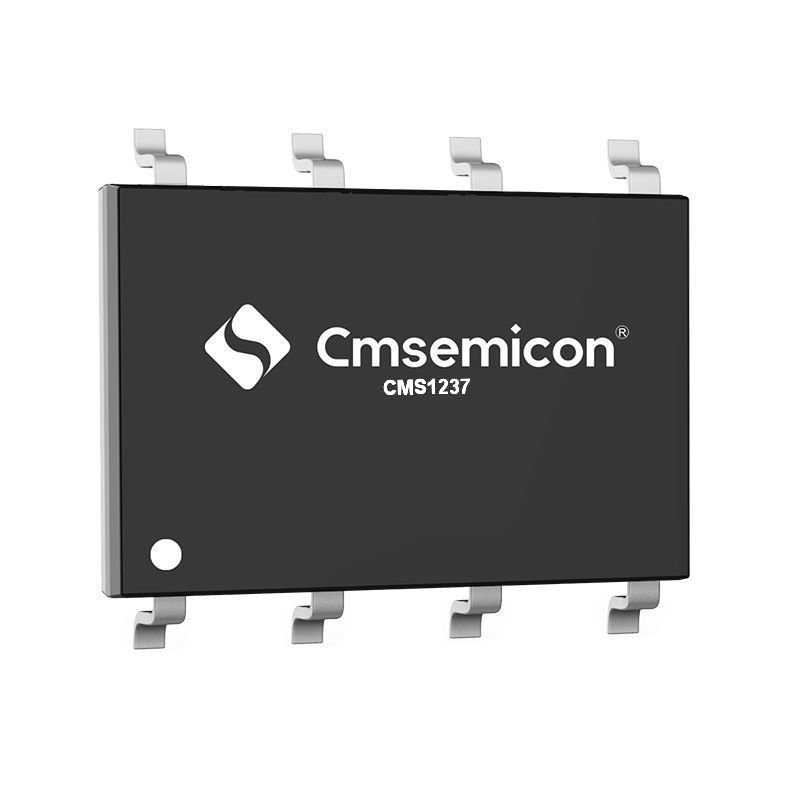

  • CMS1237
    CMS1237正常模式下的 ADC 数据输出速率可选为:10Hz、40Hz、640Hz,默认为 10Hz,建立时间仅需 1 个转换周期。MCU 可以通过 2 线的 SPI 接口 SCLK、DRDYB/DOUT 与 CMS1237 进行通信,对其进行配置,例如通道选择、PGA 选择、输出速率选择等。
    数据手册 >
    CMS1237是一款高精度、低功耗模数转换芯片。支持一路或两路差分输入通道,内置温度传感器和高精度振荡器。CMS1237 的 PGA 增益可选为:1、2、4、8、16、32、64、128、256。
    产品特性

    >   高精度低功耗模数转换模块

    >   电ADC速率可选

    >   可通过SPI与主控通讯

    >   内置晶振

    >   带温度传感器

    >   带Power down功能

    >   SPI最快速率1.1MHz

    >   ADC带内短开关、 系统斩波开关

    >   封装类型:SOP8


  • 产品选型

    型号 封装形式 工作温度 (℃) 电压 (V) SPI PGA OSC Resolution(Bits) SAR-ADC Effective Resolution (Bits) Built-in LDO
    CMS1237 SOP8 -40~85 2.7~4.2 2线 1 INTRC 22 10/40/640 19 N

  • 设计与开发

    技术文档
    名称 版本 描述 下载
    CMS1237用户手册 V2.00

    介绍CMS1237芯片模块、芯片寄存器、时钟、存储等信息

    下载 >
