SC8P115xA

中微半导体OTP I/O型支持C的芯片

数据手册 >

SC8P115xA是中微半导体OTP I/O型支持C的芯片，内置1Kx14bit ROM,支持内部RC振荡8MHz和外部振荡,工作电压2.0V-5.5V，GPIO最多可达12个，内置WDT、PWM模块、8位定时器。工业级标准设计，可工作在-25℃至85℃，提供SOP6、SOP8、SOP14封装。

产品特性

> OTP ADC型芯片
> 工作电压频率：2.0V-5.5V @8MHz
> 工作温度：-25℃ - 85℃
> OTP 1K x 14Bit、48字节 RAM
> 支持8MHz内部振荡方式
> 32.768外振用于定时器
> 最多12个通用GPIO
> 2个外部中断，1个内部中断
> 5路普通PWM和2路增强型PWM模块
> 1个8位定时器
> I/O口都内置上拉电阻和下拉电阻
> 内置低压复位功能（LVR）
> 5级堆栈缓存器

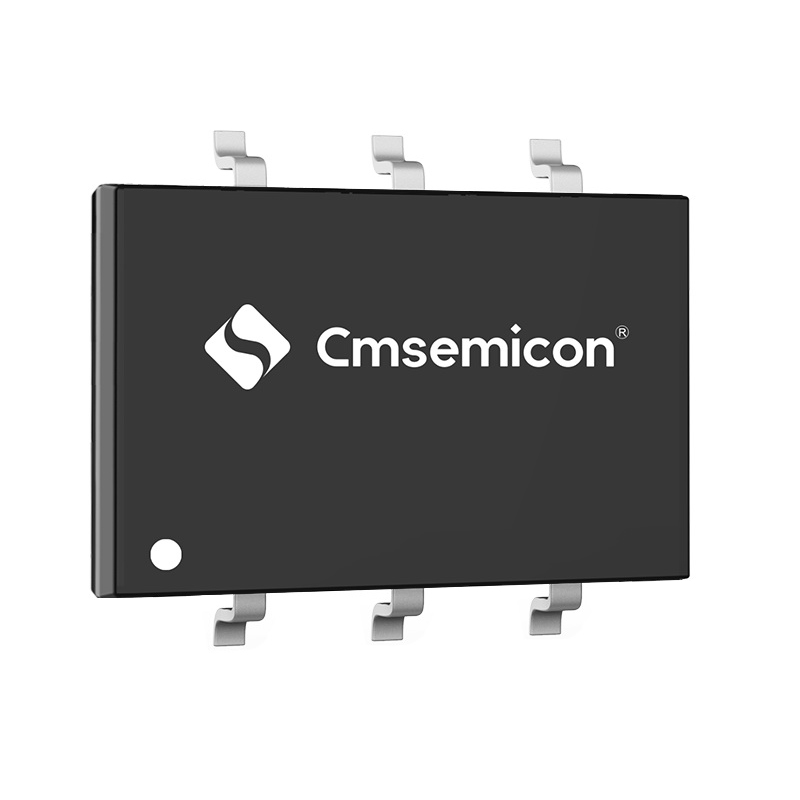

> 封装类型：SOP6、SOP8、SOP14

产品选型

型号	封装形式	主频(MHz)	内核	工作温度（℃）	电压（V）	Memory Type	ROM	RAM	Data Flash	EEPROM	GPIO	DMA	Timer	LSE	WDT/WWDT	RTC	UART	I²C	SPI	CAN	LIN	PWM/EPWM	SAR-ADC				SAR-ADC-bit	SAR-ADC-ch	SAR-ADC-speed(Msps)	DAC		DAC-bit	OPA	COMP	PGA	LCD
																							SAR-ADC-unit	SAR-ADC-bit	SAR-ADC-ch	SAR-ADC-speed(Msps)	DAC-unit	DAC-bit
SC8P1151A	SOT23-6	8	RISC	-25~85	2.0~5.5	OTP	1K×14	48B	/	/	4	/	1x8	/	1	/	/	/	/	/	/	1	/	/	/	/	/	/	/	/	/	/	/	/	/	/

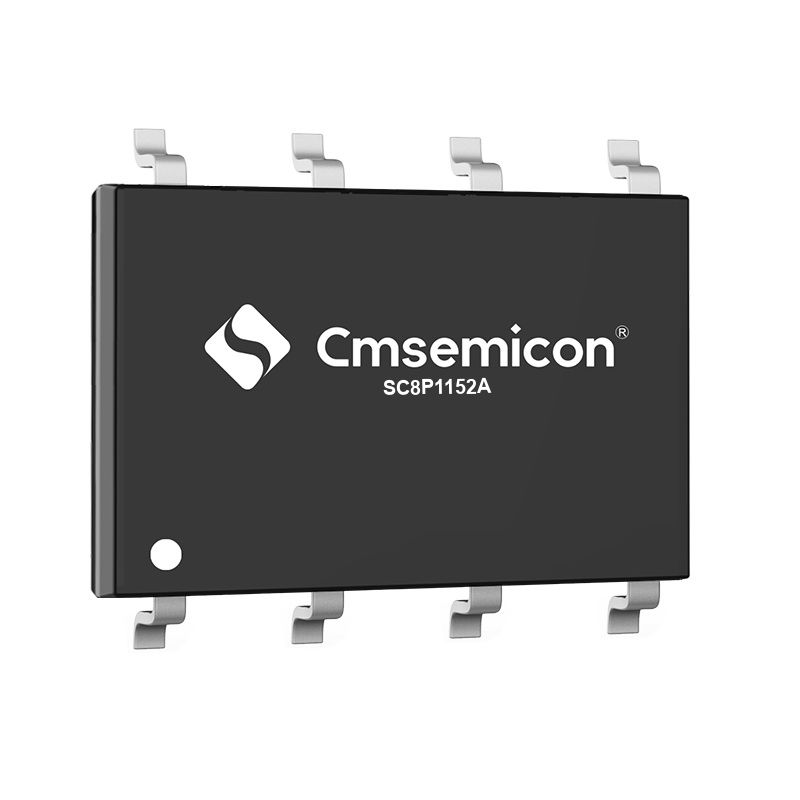

SC8P1152A	SOP8	8	RISC	-25~85	2.0~5.5	OTP	1K×14	48B	/	/	6	/	1x8	/	1	/	/	/	/	/	/	3	/	/	/	/	/	/	/	/	/	/	/	/	/	/

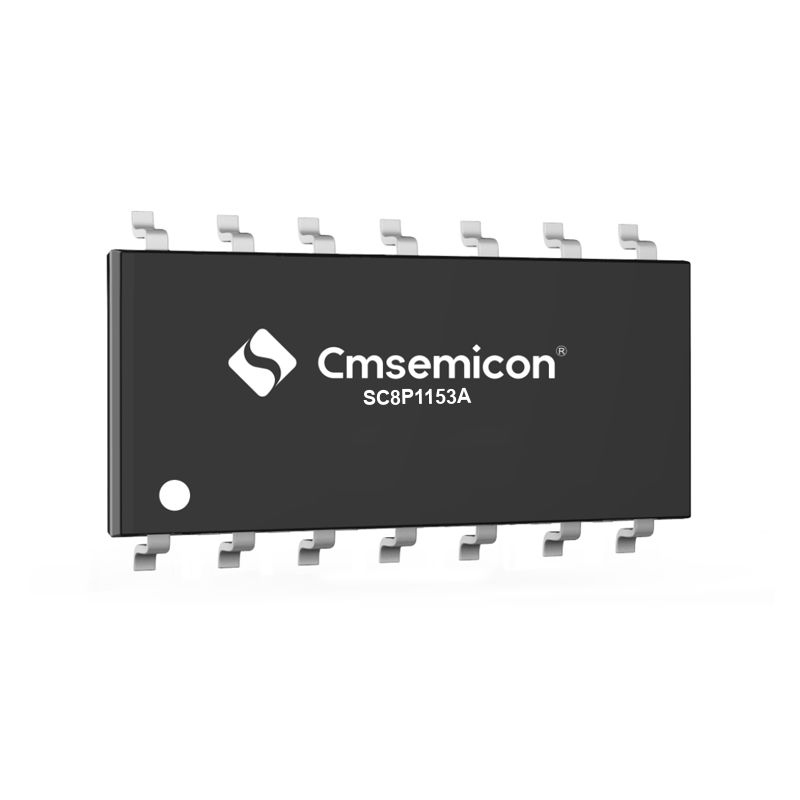

SC8P1153A	SOP14	8	RISC	-25~85	2.0~5.5	OTP	1K×14	48B	/	/	12	/	1x8	/	1	/	/	/	/	/	/	5	/	/	/	/	/	/	/	/	/	/	/	/	/	/

设计与开发

技术文档

名称	版本	描述	下载
SC8P115xA用户手册	V1.3.2	介绍了SC8P1151A和SC8P1152A芯片模块、芯片寄存器、时钟、存储、性能指标、封装信息等	下载 >
SC8P1153A用户手册	V1.3.1	介绍了SC8P1153A芯片模块、芯片寄存器、时钟、存储、性能指标、封装信息	下载 >

名称

版本

描述

下载

SC8P115xA用户手册

V1.3.2

介绍了SC8P1151A和SC8P1152A芯片模块、芯片寄存器、时钟、存储、性能指标、封装信息等

下载 >

SC8P1153A用户手册

V1.3.1

介绍了SC8P1153A芯片模块、芯片寄存器、时钟、存储、性能指标、封装信息

下载 >
